首頁 > 35KV電流互感器 > LB6-35電流互感器

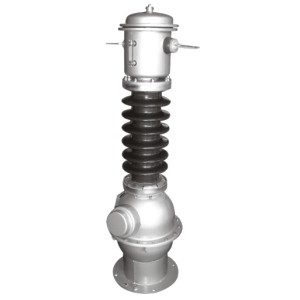

LB6-35電流互感器

  • LB6-35電流互感器

  • 產品名稱:LB6-35電流互感器
  • 型號:LB6-35
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LB6-35電流互感器價格下載 LB6-35電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    概述

    (LABN6-35)型電流互感器LB6-35為油紙絕緣、戶外型產品,適用于額定頻率50Hz或60Hz、額定電壓為35kV的電力系統中,作電能計量、電流測量和繼電保護用。

    結構

    LB6-35(LABN6-35)型電流互感器的器身裝在充滿變壓器油的油箱中,并經真空干燥和浸油處理,產品不全密封結構,能有效地防止油老化。

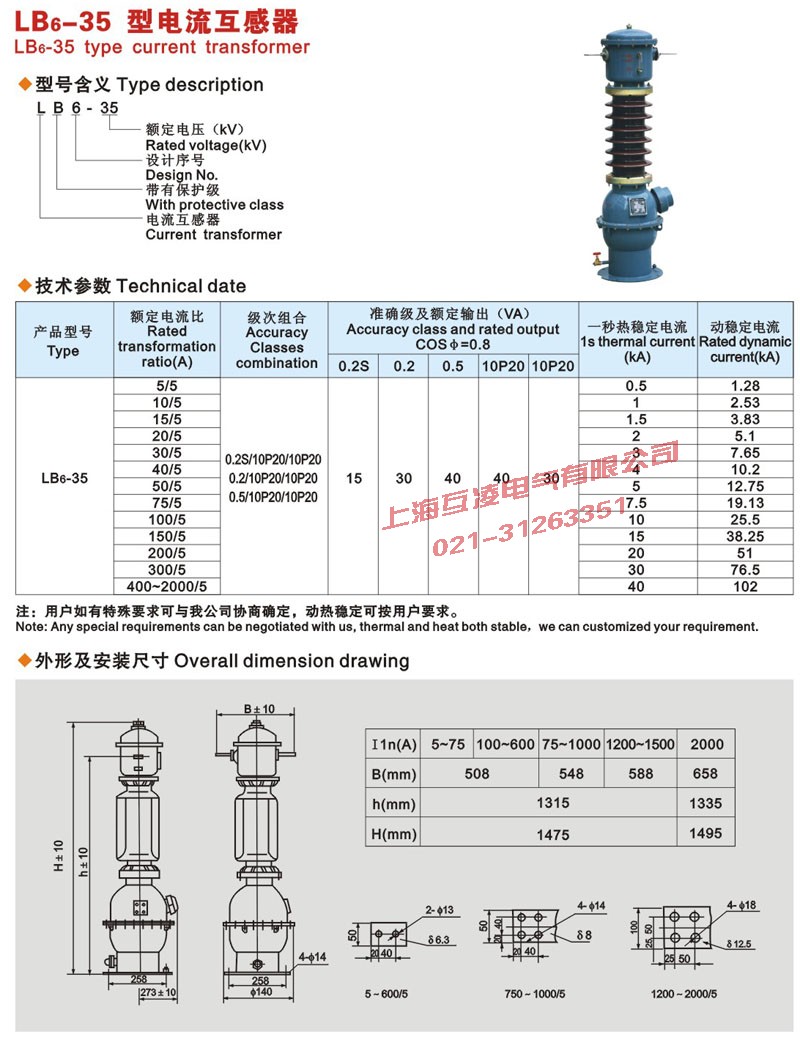

    技術參數

    1. 額定絕緣水平:40.5/95/185kV;
    2. 額定二次電流:5A;
    3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表;
    4. 外絕緣爬電距離:普通型≥735;W2型≥1100。

    額定一次電流(A) 準確級次組合 額定輸出(VA) 10P級準確限值系數 短時熱電流(I th)(KA/S) 額定動穩定電流(I dyn)(KA)
    5 0.5/10P1/10P2
    0.2/10P1/10P2
    30 40 40 30 20 0.5 1.28
    10 1 2.55
    15 1.5 3.83
    20 2 5.1
    30 3 7.65
    40 4 10.2
    50 5 12.75
    75 7.5 19.13
    100 10 25.5
    150 15 38.3
    200 20 51
    300 30 76.5
    400~2000 40 102

    電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。

    LB6-35電流互感器接線圖


    • 產品名稱:
    • LB6-35電流互感器


    • 型號:
    • LB6-35

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
    地址:http://m.nfddw.cn/LB6-35-154.html
